Сезона грмљавине спољна разводна кутија како заштитити од грома? Анализа дизајна уземљене бакарне шипке и пренапонске заштите разводне кутије од нерђајућег челика

И. Удар грома не само да цепа кров -- зашто је спољним разводним кутијама потребна заштита од грома?

Када гром удари у зграду или суседно тло, тренутна струја може да достигне магнитуде у распону од десетина килоампера до стотина килоампера. Овај велики струјни пулс угрожава спољне разводне кутије преко два примарна пута:

1. Директан удар грома: гром директно утиче на разводну кутију или повезане каблове. Иако је вероватноћа овог сценарија мала, када се једном догоди, унутрашња опрема разводне кутије је тренутно скоро потпуно уништена.

2. Индуковани удар грома и пренапон електричне мреже: Далеко чешћи сценарио се дешава када гром удари у удаљени далековод или комуникациони кабл, стварајући пренапон који се шири дуж проводника до разводне кутије; алтернативно, удар грома у суседно тло изазива пренапон на улазним и одлазним кабловима разводне кутије путем интензивних електромагнетних импулса. Овај "индиректно преношени" пренапонски напон може да достигне неколико хиљада волти, што далеко превазилази отпорни напон конвенционалних електронских компоненти, пробијајући плоче и тренутно сагоревајући модуле напајања.

У сценаријима примене укључујући разводне кутије за надзор безбедности на отвореном, дистрибутивне кутије станица за пуњење и дистрибутивне кутије базних станица за комуникацију, интерна опрема има високу вредност имовине и строге захтеве за континуирано напајање. Стога, заштита од грома није опциона помоћна функција, већ обавезни захтев за пројектовање.

ИИ.Систем уземљења од разводна кутија од нерђајућег челика -- темељна основа заштите од грома

Разводна кутија од нерђајућег челика служи као акритична карика у системима громобранске заштите и уземљења, са својом језгром компоненте детаљно како следи:

1. Бакарна шипка за уземљење: спој конвергенције за све жице за заштитно уземљење

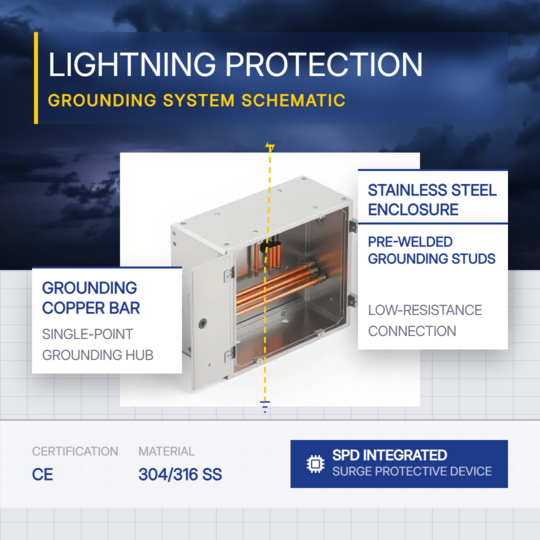

Бакарна шипка за уземљење монтирана унутар разводна кутија је језгро комплетног система уземљења кутије. Тхе наменска жица за уземљење одводника грома, жица за уземљење кућиште кутије и заштитне жице за уземљење све повезане опреме сви се конвергирају на овом споју, пре него што буду повезани на мрежу за уземљење преко главне жице за уземљење. Ова бакарна шипка је направљена од месинга, који нуди одличну електричну проводљивост и отпорност на корозију. У поређењу са поцинкованим гвозденим шипкама, месингане шипке не кородирају након дуготрајног рада, а њихов контактни отпор остаје стабилан без повећања током времена.

Кључна функционална вредност уземљења бакарна шипка у системима громобранске заштите је усклађена са принцип „уземљења у једној тачки“: заштитна уземљења за сву опрему конвергирају на истој локацији, што спречава секундарно оштећење опреме узроковане потенцијалним разликама изазваним вишеструким диспергованим тачкама уземљења. Приликом тренутног пражњења струје грома, краткотрајна вис потенцијал ће се формирати на бакарној шипки за уземљење. Међутим, ако су ограде и сигнална уземљења све прикључене опреме су електрично еквипотенцијална везана за ову бакарну шипку, неће се створити опасна разлика потенцијала између различитих делова опреме.

2. Кутија од нерђајућег челика: Инхерентно еквипотенцијално тело

Кутија кутије од нерђајућег челика 304 је електрично проводна као интегрисана структура. Једном када је кућиште кутије поуздано спојен на бакарну шипку за уземљење, цела кутија чини еквипотенцијал тело са ефектом Фарадејевог кавеза. Чак и ако спољашње електромагнетно поље мења драстично, електромагнетно окружење унутар кутије остаје релативно стабилан. Кутија кутије такође обезбеђује одређени степен оклоп и слабљење за унутрашње електромагнетне импулсе. У међувремену, тхе еквипотенцијално везано тело кутије осигурава да оперативно особље неће претрпе опасност од струјног удара [у случају грешке у изолацији система].

ИИИ. Инспекција пре кише -Три ствари у вези са громобранским системом спољне дистрибуције кутије

За спољне разводне кутије већ постављене у рад, препоручује се да особље за рад и одржавање обавити следеће инспекције пре доласка грмљавине период високог ризика:

1. Визуелни преглед уземљења везе:

Проверите да ли су сви терминали на бакарној шипки за уземљење безбедно причвршћен, да ли је изолациони слој жице за уземљење нетакнута и да ли површина бакарне шипке има јаку оксидацију или рђу. Ако се открије лабавост, одмах је затегните; ако је нека корозија пронађене, одмах замените одговарајућу компоненту.

2. Отпор уземљења мерење:

 Користите специјализовани тестер отпора уземљења да измерите отпор уземљења главне електроде за уземљење разводне кутије. Ако измерена вредност прелази 10 ома, проверите да ли има електрода за уземљење корозију, лом или проверите да ли је околно земљиште претерано суво. Додајте додатне електроде за уземљење или примените средство за смањење отпора као потребна.

3.Инспекција статуса СПД:

Већина СПД-ови су опремљени прозором индикатора статуса, где зелено означава нормално рад и црвено означава квар који захтева замену. СПД ће постепено деградирају након апсорпције вишеструких пренапона. Када статусни прозор постане црвен, то означава да је унутрашњи варистор покварио и да се мора заменити у а благовремено; у супротном, функција заштите од грома неће успети раде нормално.

ИВ:ОУИУЕ Елецтрицал омогућава брзо прилагођавање спољне разводне кутије отпорне на кишу

Поуздано решење за заштиту од грома за спољне разводне кутије потиче од стандардизованог структурног нивоа дизајн кућишта, који обухвата еквипотенцијални прикључак од бакарна шипка за уземљење до кућишта од нерђајућег челика, као и пут од претходно постављених вијака за уземљење до СПД монтажне основе. Оуиуе Електричне разводне кутије од нерђајућег челика су опремљене структурираним систем уземљења фабрички, пружајући стандардизоване и поуздане основне платформа за градњу громобранске заштите, свакодневни рад, и одржавање за крајње кориснике.

 Након потврде цртежа производа, готови производи могу бити испоручени за дистрибуцију у року од 7 календарских дана. Било да вам је потребна стандардна конфигурација или дубоко прилагођено осветљење решење заштите, доставите своје техничке спецификације, а ми ћемо одмах вам доставити препоруке решења и узорак производње временска линија.
