Оуиуе Елецтриц је лансирао двослојну одвојену металну разводну кутију: са одвојеним зонама јаке и слабе струје и унапред инсталираним завртњима, скраћује време монтаже за комплетне сетове

И. Стварно снимање у масовној производњи: Стандардизовани ормари су поређани и силазе са производне линије, интуитивно представљајући могућност испоруке серије

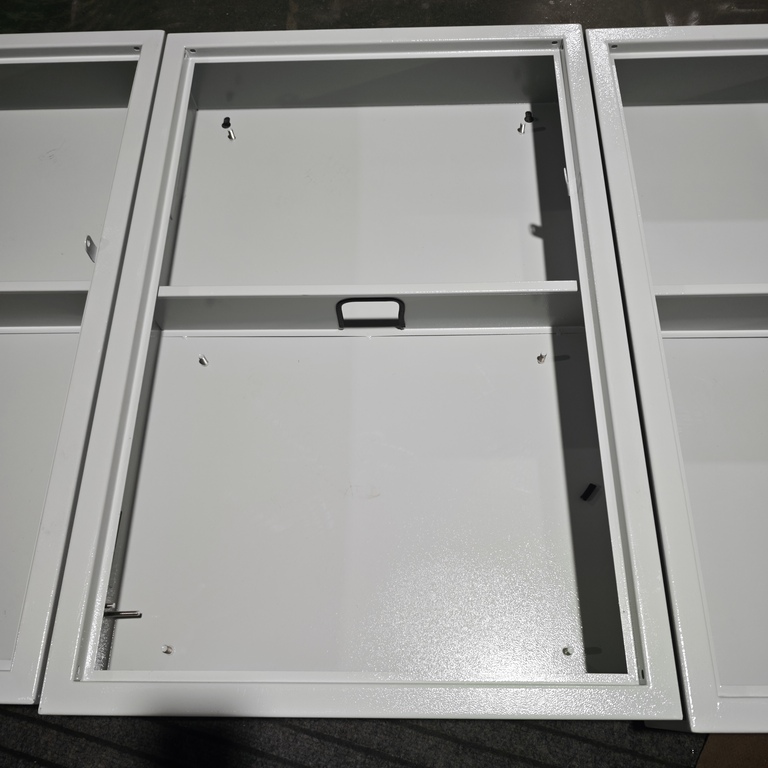

Прва права фотографија ухватила је сцену реда двослојних одвојених металних шкољки разводних кутија постављених једна поред друге у зони за монтажу радионице. Кућиште ормара још није поставило панел врата, али су детаљи процеса обраде лима самог кућишта кутије у потпуности откривени - ивице и углови рама су правилни, линије савијања су уредне, а завари су глатки без ивица.

Главно тело ормана је израђено од висококвалитетне хладно ваљане челичне плоче, која се формира ласерским резањем и ЦНЦ савијањем у једном комаду. Оквир кутије је подебљан и ојачан, са јаким носивостима и отпорношћу на ударце. Површина је подвргнута фосфатирању ради уклањања рђе и високотемпературног електростатичког епоксидног прашкастог премаза. Премаз је мат боје слоноваче, са уједначеном и глатком површином боје.

 Одликује га превенција рђе, отпорност на корозију, отпорност на гребање и није склона жућењу, што га чини погодним за дуготрајну употребу у сувим затвореним окружењима. Изглед обложен белим прахом је једноставан и модеран, и веома је усклађен са окружењем за унутрашњу декорацију фабрика, дистрибутивних просторија зграда, лабораторија итд.

Процесна веза	Начин обраде	Функција
Основни материјал	Висококвалитетна хладно ваљана челична плоча, формирана ЦНЦ савијањем у једном комаду	Висока чврстоћа, није склона деформацијама, а оквир је задебљан и ојачан
Заваривање	Прецизно тачкасто заваривање, са глатком брушеним шавом	Заптивни темељ је добар, без ивица или оштрих ивица
Предтретман	Фосфатирање за уклањање рђе	Побољшајте пријањање прашкастих премаза и обезбедите основни слој отпоран на рђу
Цоатинг	Високотемпературни електростатички епоксидни премаз у праху, мат боје слоноваче	Против рђе, против корозије, отпоран на огреботине и није склон жутилу

ИИ. Детаљно објашњење унутрашње структуре: Интегрисана преградна преграда + унапред инсталирани клинови, поједностављујући комплетну монтажу са нивоа лима

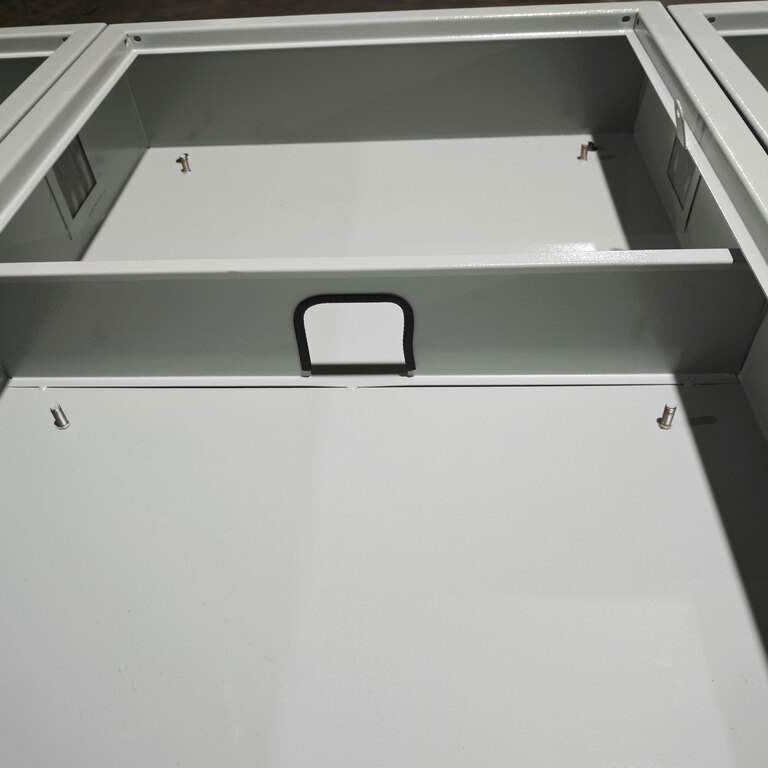

Друга права фотографија отвара унутрашњу структуру ормарића, јасно представљајући основни дизајн овог производа - двослојну преграду и унапред инсталирани систем клинова.

Интегрисана метална преградна плоча: Јака и слаба струја су раздвојени, а ожичење је уредно

Унутар кутије хоризонтално је уграђена интегрисана метална преградна плоча, која дели унутрашњу шупљину на два независна одељка за уградњу на врху и на дну. Преграда је заварена и причвршћена за оквир кутије, одликује се великом чврстоћом, отпорношћу на савијање и способношћу да подржи теже електричне компоненте. Основна вредност ове структуре лежи у постизању раздвајања јаког и слабог електрицитета или хијерархијског распореда компоненти:

Горњи одељак:Може се користити за инсталирање контролних и сигналних компоненти као што су инструменти, индикаторска светла, ПЛЦ модули, терминални блокови итд.

Доњи одељак:Користи се за постављање компоненти напајања главног кола као што су прекидачи, контактори, термални релеји и бакарне сабирнице.

Горњи и доњи одељак су физички изоловани како би се спречило да електромагнетне сметње које ствара велика струја у главном колу утичу на тачност сигнала контролног кола. Истовремено, унакрсна интерференција линија је значајно смањена, а линије разликовања су јасне на први поглед током одржавања.

Пролаз жице: Горњи и доњи одељак су међусобно повезани и не користи се бочни намотај

У средини преграде отвара се дугачак жичани пролаз у облику траке. Жице између горњег и доњег одељка могу се директно повезати кроз овај пролаз без потребе да обилазе бочну страну кутије за ожичење. Овај детаљан дизајн чини пут ожичења најкраћим и најправилнијим. Носачи каблова се могу директно поравнати са кабловским укрштањима за полагање, истовремено повећавајући ефикасност монтаже и естетску привлачност.

Унапред инсталирани фиксирани клинови од нерђајућег челика на четири угла: елиминишу потребу за бушењем и урезивањем на лицу места

Вијци за фиксне вијке од нерђајућег челика су претходно заварени на четири угла и горњег и доњег дела кућишта, што је кључна карактеристика дизајна која значајно смањује укупно време монтаже. У традиционалним инсталацијама ормара, монтажа електричних компоненти захтева мерење, позиционирање, бушење и урезивање на лицу места – процесе који не само да одузимају много времена већ носе и ризик од неусклађених рупа које доводе до несигурних инсталација. Са унапред инсталираним клиновима, овај процес се помера напред у фазу производње лима. По пријему ормарића, монтажери могу директно да обезбеде инструменте, шине прекидача, монтажне плоче, терминалне блокове и друге компоненте користећи завртње на претходно избушеним клиновима, елиминишући потребу за било каквом машинском обрадом на лицу места.

Узимајући за пример разводну кутију са 10 кола, унапред инсталирани дизајн вијака може уштедети отприлике 30 до 40 минута времена за монтажу. У великим инжењерским поруџбинама, акумулиране уштеде у трошковима рада и времена су значајне.

ИИИ. Тело врата и уградња: Комплетан сет, погодан за различите сценарије примене

Лева страна кутије је резервисана за уградњу шарки на вратима, а упарује се са белим кутијастим вратима исте спецификације. На слици се види да су панели врата исте серије постављени са стране и чекају монтажу. Тело врата може бити опремљено бравама и прозорима за посматрање према захтевима купца. Након затварања, може постићи заштиту од прашине и спречити непрофесионалце да праве грешке.

Метода уградње прихвата изложену зидну монтажу. Задња страна кутије је резервисана са рупама за вешање, које се могу директно причврстити на зид без додатних носача. За сценарије који захтевају уземљење, основни носач се такође може опционо опремити.

ИВ. Типични сценарији примене

Стандардизована лимена структура двослојне раздвојене металне разводне кутије и флексибилан унапред инсталирани систем клинова чине га погодним за различите сценарије дистрибуције и управљања у затвореном простору.

Дистрибуција електричне енергије у згради: Подне разводне кутије, кутије за управљање осветљењем, главни прекидачи и прекидачи грана су распоређени у горњем и доњем делу.

Индустријска контрола:ПЛЦ контролни орман, електрична контролна кутија за усклађивање опреме. Контролери и терминали су инсталирани у горњем делу, а погонске компоненте су распоређене у доњем одељку.

Лабораторија и чиста радионица:Изглед обложен белим прахом је у складу са унутрашњим окружењем, испуњавајући захтеве отпорности на прашину и естетске захтеве чистих сценарија.

Серијска набавка инжењеринга:Стандардизована структура подржава производњу великих размера и брзу испоруку, погодна за централизовано усклађивање великих грађевинских пројеката.

В. Од лима до комплетних комплета: Поједноставите процес монтаже помоћу стандардизованих шкољки

Оуиуе Елецтриц је посвећен пружању клијентима ефикаснијих и стандардизованих решења за електрична кућишта наниво производње лима. Метална кућишта са два одељка имају интегрисане преграде, унапред инсталиране монтажне клинове и стандардизовани оквир, нудећи произвођачима панела и инжењерским извођачима производе кућишта који комбинују структурну чврстоћу са лакоћом монтаже.

Када се потврде цртежи производа, потребно је само 7 дана да се заврши готов производ.Било да су вам потребне стандардне спецификације или прилагођени дизајни засновани на вашим цртежима,пошаљите нам своје техничке захтеве,и ми ћемо одмах дати предлоге решења и распоред производње узорака.
