Лансиран је нови КСЛ-21 орман за дистрибуцију електричне енергије компаније Оуиуе Елецтриц, а прва серија је намењена Јужној Кореји

И. Раздвојена горња и доња структура

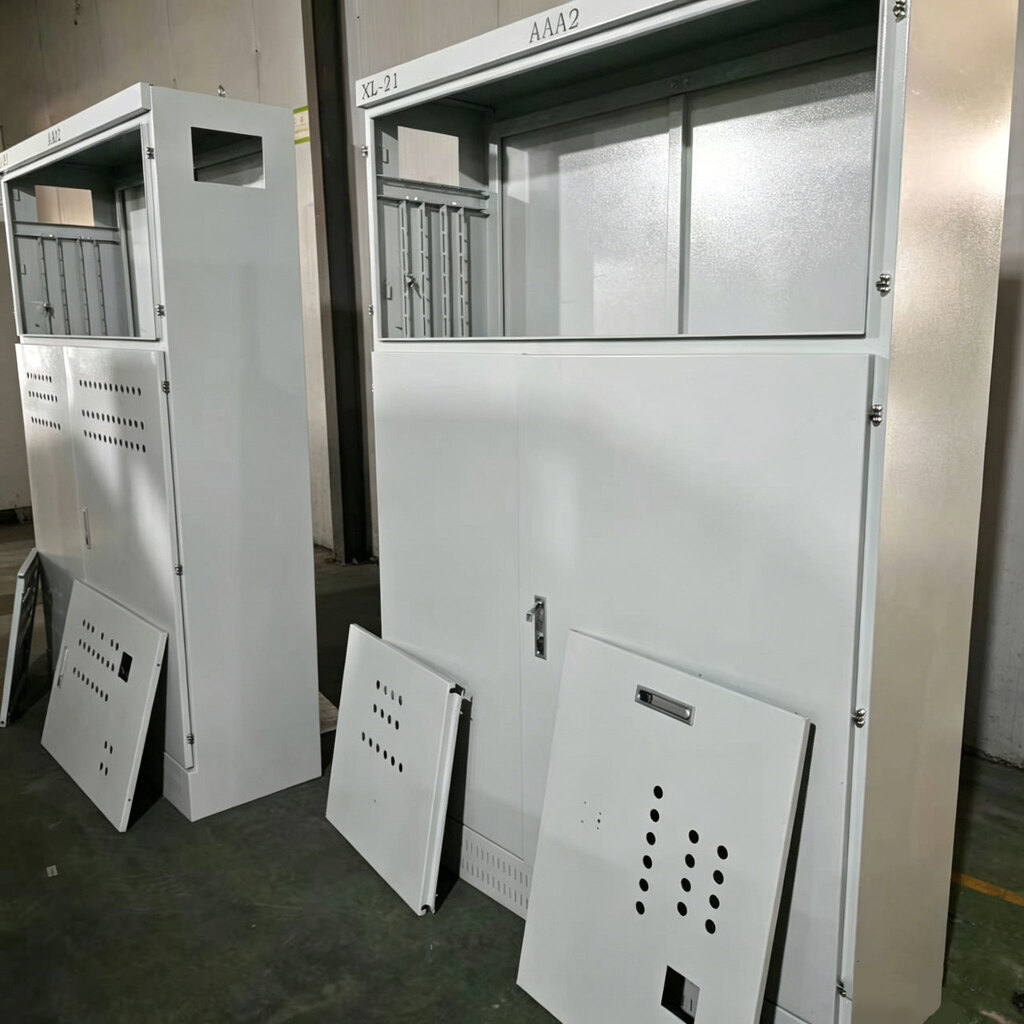

Прва права фотографија приказује укупан изглед разводног ормара КСЛ-21. Ормар има подељену горњу и доњу структуру, јасно деле функционалне области у два независна простора, горњи и доњи.

Горњи део: област прозора за посматрање инструмента

Провидни прозор за уградњу је резервисан на врху ормана за распоређивање амперметара, волтметара, индикаторских лампица, прекидача за пребацивање и других компоненти за мерење и дисплеј. Особље за руковање и одржавање не мора да отвара врата ормарића. Они могу да читају електричне параметре и одређују радни статус у реалном времену кроз прозор, што у великој мери побољшава ефикасност у свакодневној контроли и откривању кварова. Горњи део ормана је резервисан за идентификационе позиције, које се могу залепити са бројевима кола, натписним плочицама опреме или сигурносним упозорењима у складу са захтевима купаца.

Доњи део: Одељак за рад главног прекидача

Одељак за рад главног прекидача на дну ормана је опремљен независном бравом за врата. Површина врата ормарића је опремљена са више комплета округлих отвора за расипање топлоте, који формирају предње и задње конвекцијске ваздушне канале са задњом плочом за расипање топлоте исте спецификације на задњој страни ормарића. Док се обезбеђује вентилација и одвођење топлоте, пречник округлих рупа се контролише на тачки равнотеже између спречавања прашине и одвођења топлоте, смањујући улазак прашине. Врата складишта су опремљена наменском механичком бравом како би се спречило неовлашћено особље да их погрешно функционишу и испунили захтеве управљања електричном безбедношћу индустријских локација.

ИИ. унутрашњи подесиви систем инсталације: Један сет ормана је компатибилан са више шема дистрибуције енергије

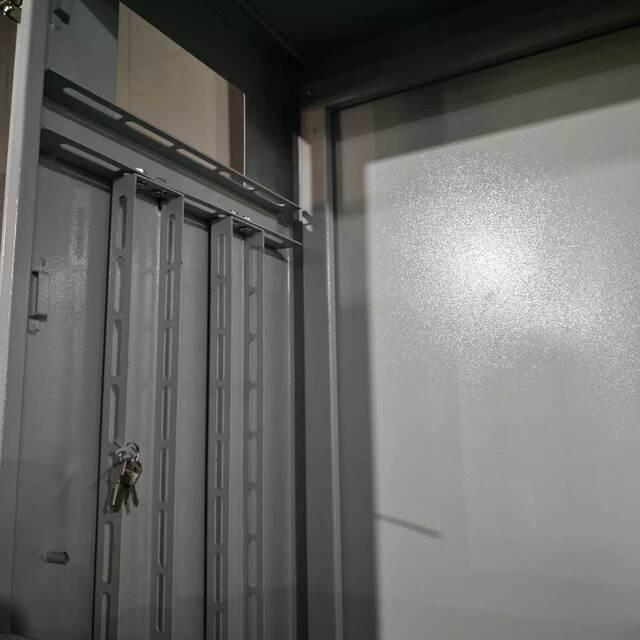

Друга права фотографија се фокусира на унутрашње структурне детаље КСЛ-21 разводног ормара, приказујући најосновнију дизајнерску карактеристику овог производа - потпуно подесиви систем инсталације.

Претходно инсталирајте више комплета подесивих инсталационих стубова

Унутрашњост ормана је унапред инсталирана са више уздужних инсталационих стубова, сваки са дугим рупама. Инсталационе водилице и инсталационе плоче могу се слободно подешавати по висини горе и доле дуж стубова. То значи да се исти орман може флексибилно прилагодити различитим спецификацијама склопних прекидача, АЦ контактора, термичких релеја и бакарних сабирница према стварном плану дистрибуције електричне енергије. Било да се ради о главном прекидачу од 200А или 630А, и да ли је у питању конфигурација са више или неколико петљи, положаји за инсталацију могу се распоредити по потреби без потребе замене ормана.

Одељења магацина су независна, а јака и слаба струја су раздвојени

Простор за инструменте и одељак за главни прекидач су раздвојени металним преградама како би се постигло одвојено ожичење за јаку и слабу струју. Овај дизајн има два значајна значења: Прво, електромагнетне сметње које ствара велика струја у главном колу су изоловане у доњем одељку и неће утицати на тачност мерења инструмената и сигналних линија у горњем делу. Друго, када прегледате главни прекидач, држите горњи круг инструмента изолован да бисте смањили ризик од случајног додира. Преградна плоча резервише рупе за постављање жице, а на местима пролаза каблова предвиђени су гумени заштитни отвори како би се спречило сечење изолационог слоја.

ИИИ. Хладно ваљана челична плоча + електростатички премаз у праху: Пружа дугорочну заштиту за унутрашњу дистрибуцију електричне енергије

КСЛ-21 орман за развод струје је направљен од висококвалитетног хладно ваљаног челика, формираног интегрисаним ласерским резањем и ЦНЦ савијањем, са угловима који се склапају помоћу вијчаних веза. У поређењу са потпуно завареним конструкцијама, вијчани склоп осигурава структурални интегритет док нуди већу погодност за растављање, одржавање и замену или надоградњу унутрашњих компоненти.

Површина ормана је обрађена електростатичким прашкастим премазом, са мат сиво-белом завршном обрадом. У поређењу са традиционалним прскањем боје, електростатичко наношење праха нуди јачу адхезију и супериорну отпорност на ударце и корозију. У затвореним индустријским окружењима – као што су радионице, фабрике и подстанице – остаје издржљив током дуготрајне употребе без пуцања или рђе. Мат сиво-бели премаз пружа чисту, модерну естетику која допуњује стандардизовани дизајн дистрибутивних просторија у различитим индустријским окружењима.

Сваки ормар је стандардно опремљен задњим панелом са отворима за вентилацију, поравнати са кружним отворима за вентилацију на вратима како би се створио природни канал за конвекцију ваздуха. Врата су опремљена наменском механичком бравом, а кључеви се централно управљају како би се осигурало да само овлашћени електричари могу да приступе одељку главног прекидача, спречавајући неовлашћени улазак.

ИВ. Извоз у Јужну Кореју: Компатибилан са иностраним стандардима индустријске дистрибуције електричне енергије

Ова серија КСЛ-21 разводних ормана је прилагођена корејском клијенту, са прилагођавањем нивоа напона, избором спецификације сабирница и димензијама ормара прилагођеним техничким захтевима купца. Јужнокорејско тржиште индустријске дистрибуције електричне енергије поставља два кључна захтева за опрему: прво, стандардизована високонапонска и нисконапонска изолација зона; друго, компатибилност у унутрашњој инсталацији ормара — фабричке производне линије често захтевају прилагођавања конфигурација струјних кола на основу промена производних задатака, а подесиви систем монтаже прецизно испуњава овај флексибилни захтев.

Од Кине до Јужне Кореје, поморски теретни пут је кратак и царињење је веома ефикасно. Оуиуе Елецтриц обезбеђује стандардну извозну амбалажу прилагођену корејском тржишту: фумигиране дрвене сандуке са прилагођеним фолијама за јастуке са мехурићима и одвојене преграде за ормаре и додатке како би се осигурала безбедност производа током транспорта преко океана и унутрашњег транзита.

В. Прилагодите своје решење за дистрибуцију електричне енергије почевши од КСЛ-21

ТхеКСЛ-21 разводни орманје најновије достигнуће компаније Оуиуе Елецтриц у области индустријске дистрибуције електричне енергије. Од подесивог система за инсталацију до подељене структуре складишта, од процеса премазивања прахом од хладно ваљане челичне плоче до практичности монтаже и одржавања вијака, сваки дизајн је оријентисан на стварне сценарије употребе.

Потребно је само 7 дана да се произведе готов производ након што се потврде цртежи производа. Било да вам је потребна стандардна конфигурација или дубинско прилагођавање према пројектним цртежима, добродошли смо да пошаљете своје техничке захтеве. Даћемо вам предлоге решења и распоред узорака.
