Долази лудница за пустињском фотоволтаиком. Може ли ваша разводна кутија то издржати? Прилагођени водич за разводне кутије од нерђајућег челика отпорног на високе температуре

И. Могућности на Блиском истоку: фотонапонско тржиште од трилиона јуана ствара огромну потражњу за фотонапонским ормарима

Саудијска Арабија и Уједињени Арапски Емирати промовишу енергетску трансформацију брзином без преседана, а Блиски исток постаје „златно тржиште“ за кинеску енергетску опрему која ће постати глобална. Према подацима о индустријским изложбама, Саудијска Арабија планира да уложи 100 милијарди америчких долара у производњу обновљиве енергије до 2030. године, са циљем да повећа удео обновљиве енергије на 50% до 2030. године.

Уједињени Арапски Емирати планирају да значајно повећају удео чисте енергије до 2030. године и уложе преко 60 милијарди америчких долара у изградњу и унапређење електроенергетске инфраструктуре у наредних пет година.

Два супер пројекта постала су главни покретачи фотонапонског бума на Блиском истоку. Један је НЕОМ (Футуре Нев Цити) пројекат зеленог водоника у Саудијској Арабији. Овај пројекат гради фотонапонску електрану од 2,2 ГВ, ветропарк од 1,65 ГВ и систем за складиштење енергије батерија од 400 МВх. То је највећи светски пројекат зеленог водоника.

Други је Соларни парк Мохамеда бин Рашида у Дубаију. Као највећи појединачни соларни парк на свету, његова шеста фаза од 1.800 МВ ускоро ће бити пуштена у рад, а седма фаза фотонапонске од 2.000 МВ са системом за складиштење енергије од 1.400 МВ је покренула процес надметања. Укупни планирани инсталисани капацитет је 7.260 МВ, уз инвестицију од 13,6 милијарди америчких долара.

У овом кругу грађевинског бума, јасан сигнал набавке заслужује пажњу: када ЕПЦ генерални извођачи радова у Саудијској Арабији и Уједињеним Арапским Емиратима бирају добављаче опреме, разводни ормарићи отпорни на песак и спољна кућишта од нерђајућег челика су наведени као жаришта потражње и од њих се захтева да имају ниво заштите ИП55 или више и да буду верификовани за рад у окружењу од 50℃.

ИИ. Двоструки убице пустињске климе: инвазија песка и старење на високим температурама

Обичнинерђајући челикиликутије за развод гвожђадобро функционишу у умереним регионима. Међутим, једном смештени у пустиње Блиског истока, одмах се суочавају са два фатална изазова:

Први изазов: песак и прашина

У пустињским областима, годишњи број дана песка и прашине прелази 100, а честице песка које се преносе имају величину честица у распону од 0,1 до 0,5 мм, што је довољно да продре у обичне затворене структуре.

Након што песак и прашина уђу у кутију, акумулирају се на површини плоче, што представља опасност од кратког споја. Пријањање на површину хладњака смањује ефикасност одвођења топлоте за више од 30%. Дуготрајно хабање такође може проузроковати пуцање заптивне траке, стварајући зачарани круг.

Други изазов: Висока температура

У екстремно високим температурама лета на Блиском истоку, температура површине кутије може да достигне 75-80°Ц под директном сунчевом светлошћу. Ако је дизајн кутије за расипање топлоте недовољан, унутрашња температура може лако да пређе 60°Ц, далеко премашујући оптимални радни опсег од 40-55°Ц за већину електричних компоненти. Под печењем на високој температури, обичне гумене заптивне траке убрзано старе и стврдњавају, а електростатички прашкасти премаз постепено губи сјај и пудерира.

Заштитна способност тела кутије се временом распада. Оно што је озбиљније је да температурна разлика између дана и ноћи може достићи 30°Ц. Због разлике у коефицијенту топлотног ширења долази до напрезања између кућишта металне кутије и унутрашњих компоненти. Након дуготрајног понављања, то може довести до пуцања завара и отпуштања вијака.

ИИИ. Пет прилагођених решења за Оуиуе Елецтриц разводну кутију од нерђајућег челика за пустињу

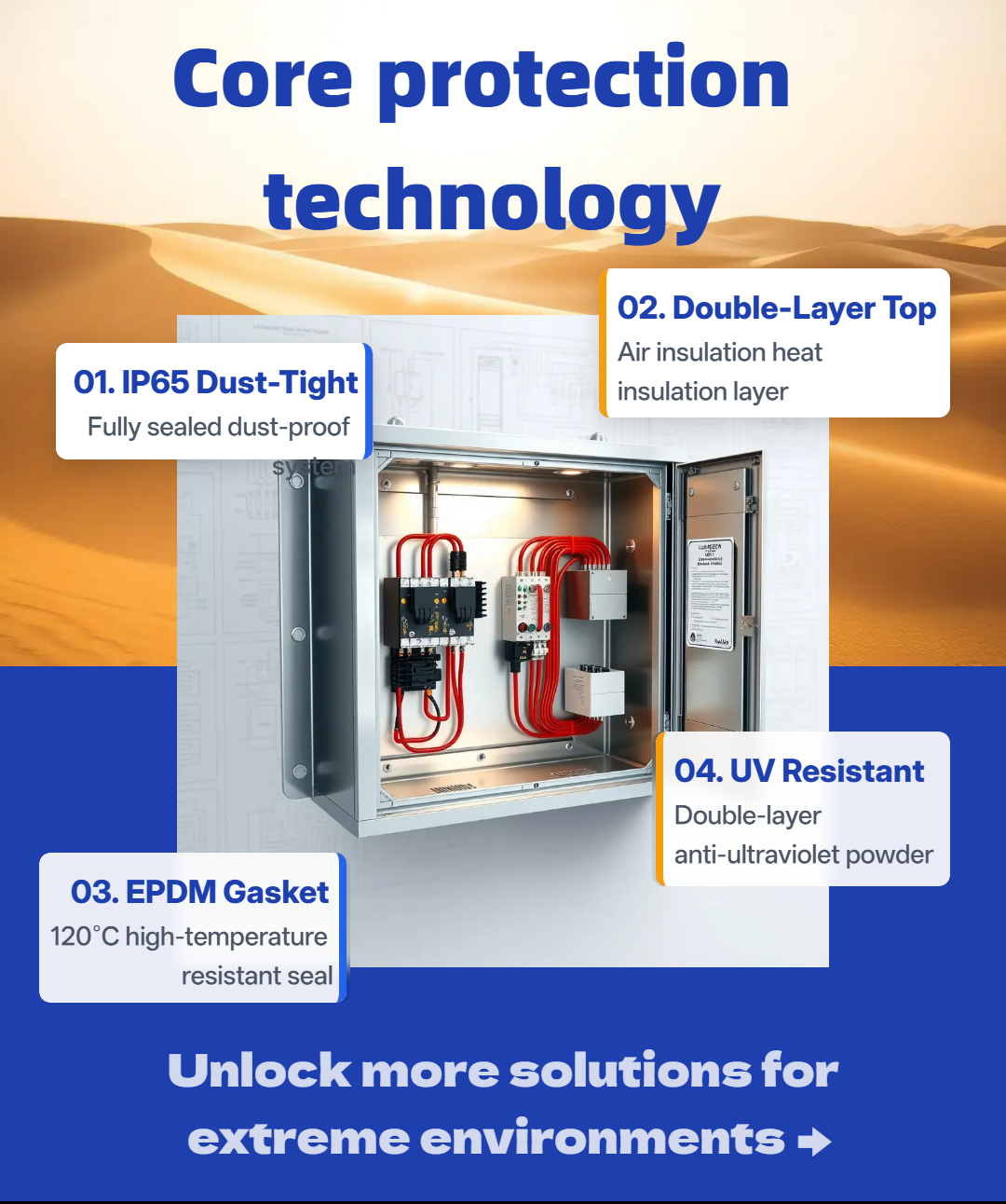

Као одговор на посебне захтеве тржишта Блиског истока, Оуиуе Елецтриц је развио комплетно прилагођено решење за разводне кутије од нерђајућег челика на нивоу пустиње из пет димензија: заштита, топлотна изолација, заптивање, премаз и тестирање.

1. ИП65 структура отпорна на прашину

Фотонапонски пројекат на Блиском истоку захтева заштиту ИП55 или више, док Оуиуе Елецтриц директно мери стандарде ИП65. Према ИЕЦ 60529, ИП6Кс означава потпуну непропусност прашине - кутија се ставља у кутију за песак и прашину под негативним притиском ради тестирања. Након отварања поклопца ради прегледа, прашина не би требало да уђе у унутрашњост.

У смислу пута имплементације, усвајамо троструку одбрамбену линију заптивања: заптивна трака од пенасте ЕПДМ затворене ћелије је уграђена између панела врата и кућишта кутије да би се формирала прва непрекидна површина за заптивање; Сви завртњи за причвршћивање су опремљени подлошкама од нерђајућег челика и гуменим О-прстеновима. Улазне и излазне рупе имају двослојне кабловске заптивне спојеве.

Пракса фотонапонских електрана у окружењу Гоби показује да шема коришћења лавиринтних заптивки у комбинацији са заптивкама од силиконске гуме може смањити пропустљивост песка и прашине за 90%. Дизајн заптивања Оуиуе Елецтриц-а је надограђен на овој основи на потпуни жлеб за заптивање од нерђајућег челика + ЕПДМ континуирана пенаста заптивна трака, која има више предности у веку заптивања и перформансама отпорности на температуру.

2. Двослојни горњи поклопац за топлотну изолацију

За кутије које су потпуно изложене ужареном сунцу, додајемо горњи поклопац за сунцобран изнад главне кутије, формирајући слој ваздушне изолације од 50 мм између горњег поклопца и горње површине кутије. Овај дизајн се односи на зрело решење пасивне изолације у индустрији - блокирање директног провођења топлоте сунчевог зрачења у унутрашњост кутије кроз двослојну структуру.

Измерени подаци показују да се у условима температуре околине од 45°Ц и интензитета сунчеве светлости од 1000В/м², унутрашња температура разводне кутије од нерђајућег челика опремљене двослојним горњим поклопцем може смањити за 6-10°Ц у поређењу са једнослојним горњим поклопцем, и уопште није потребна додатна потрошња енергије.

3. Заптивне траке отпорне на високе температуре

Обичне гумене заптивне траке, када се континуирано пеку на температури изнад 80°Ц, ће се стврднути, попуцати и подвргнути трајној компресијској деформацији у року од 3 до 6 месеци, што ће довести до квара заптивања. Оуиуе Елецтриц бира ЕПДМ (етилен пропилен диен мономер) заптивне траке са затвореним ћелијама од пене, које могу да издрже дуготрајну температуру до 120°Ц и краткорочну вршну температуру до 150°Ц.

Водећи добављачи заптивних материјала у индустрији су потврдили да висококвалитетне силиконске гуме и ЕПДМ заптивне траке могу да одрже одличну отпорност и перформансе заптивања на компресију у сложеним спољашњим окружењима, обезбеђујући постизање ИП67 и изнад нивоа заштите.

Поред тога, попречни пресек заптивне траке има дизајн у облику слова Д, са компресијом која се контролише на 30% до 40%. Ово не само да обезбеђује довољан притисак заптивања, већ и оставља еластичну маргину да се носи са хладним и врућим циклусима.

4. Двослојно прскање отпорно на високе температуре

Иако је сам нерђајући челик 304 отпоран на корозију, под двоструким ефектима јаких ултраљубичастих зрака и високих температура на Блиском истоку, површина голе плоче ће и даље брзо оксидирати и променити боју. Ми усвајамо двослојни процес електростатичког прскања праха: основни прах обезбеђује адхезију и антикорозију за базу, док брашно нуди отпорност на временске услове и прилагођене боје.

Дебљина сваког слоја филма је строго контролисана унутар 60-90μм. Индустријска пракса показује да прскање 80-120 μм праха специфичног за спољашњу употребу може ефикасно да се одупре спољашњој ерозији.

За разводну кутију гвожђа, двослојно прскање је још важније - третман фосфатирања на бази цинка се спроводи пре прскања, у комбинацији са епокси-полиестер прахом за спољашњу употребу. Тест сланог спреја може да достигне више од 500 сати, испуњавајући захтеве за извоз.

5. Подаци из извештаја о експерименталном испитивању доказују

Оуиуе Елецтриц обезбеђује следеће извештаје о тестирању или подршку за сваки производ на нивоу пустиње.

ИВ. ЦЕ/ИП65 двоструки сертификат: Техничка пропусница за извоз на Блиски исток

ЕПЦ пројекти у Саудијској Арабији и Уједињеним Арапским Емиратима генерално прихватају кинеске стандарде (ГБ), али и даље постоје јасни захтеви за ЦЕ сертификат и нивое заштите. Разводна кутија од нерђајућег челика компаније Оуиуе Елецтриц је прошла ЦЕ сертификацију и тест степена заштите ИП65.

Производ је усаглашен са стандардом заштите кућишта ИЕЦ 60529 и испуњава захтев минималног прага „ИП55 или изнад нивоа заштите“ за ЕПЦ генералне извођаче у фотонапонском пројекту на Блиском истоку.

В. Отворите прилагођавање разводне кутије на нивоу пустиње помоћу цртежа

Без обзира да ли сте укључени у усклађивање опреме за велике фотонапонске пројекте на Блиском истоку, као што су НЕОМ у Саудијској Арабији и МБР Солар Парк у Дубаију, или резервишете кутије отпорне на високе температуре и отпорне на песак за тржиште Блиског истока, Оуиуе Елецтриц може да пружи читав низ прилагођених услуга од избора материјала, структуралног дизајна до ЦЕ/ИП65 подршке.

Потребно је само 7 дана да се произведе готов производ након што се потврде цртежи производа. Добродошли да пошаљете своје техничке захтеве или спецификације кутије за пројекат пустиње. Пружићемо вам комплетно решење укључујући верификацију нивоа заштите, избор материјала отпорног на високе температуре и брзо заказивање узорака како бисмо вам помогли да успешно обезбедите поруџбине на Блиском истоку.
