Стварне фотографије масовне производње од нерђајућег челика обојеног у белом спрејом на отвореном, отпорне на кишу: од прскања кућишта кутије, водоотпорне гумене траке до потпуне анализе унутрашње структуре

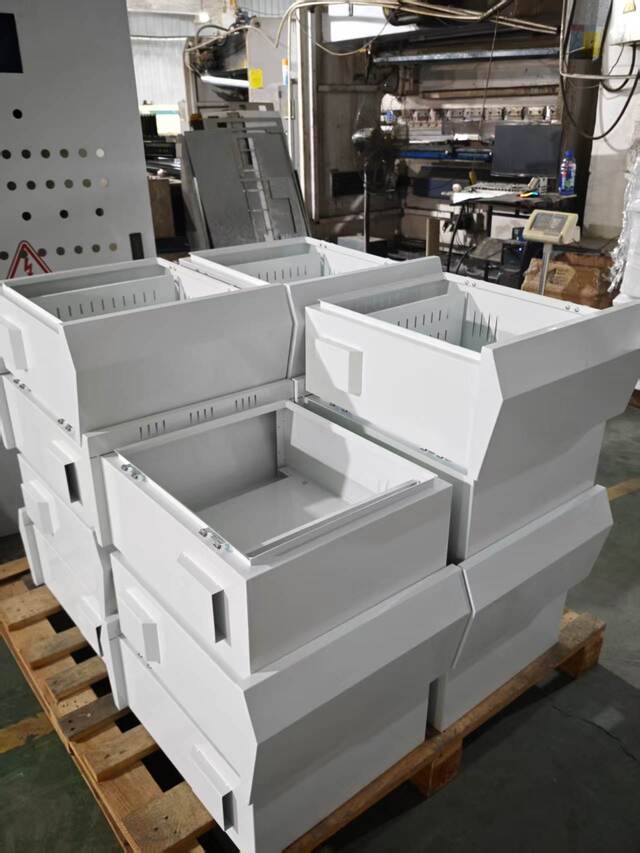

И. Кутија је прскана и чека на склапање панела врата

На првој правој фотографији, десетине белих кутија од нерђајућег челика које су напрскане су наслагане слој по слој, чекајући да се гумене траке на панелу врата очврсну пре коначног склапања. Свака површина кутије је прекривена једноличним и финим белим електростатичким прашкастим премазом. Углови су уредно савијени, а завари су глатки и пуни.

Ова серија кутија је направљена од нерђајућег челика 304 као основног материјала и обложена је белим електростатичким прахом за спољашњу употребу. Бели премаз има практичне функције у отвореним сценаријима - светла површина одражава топлотно зрачење сунчеве светлости. У летњем окружењу са високом температуром, површинска температура беле кутије може бити 8-12°Ц нижа од тамносиве кутије, што помаже да се смањи пораст температуре унутар кутије и продужи век трајања компоненти. Ово је такође разлог зашто спољне разводне кутије на европским и блискоисточним тржиштима углавном преферирају бели премаз.

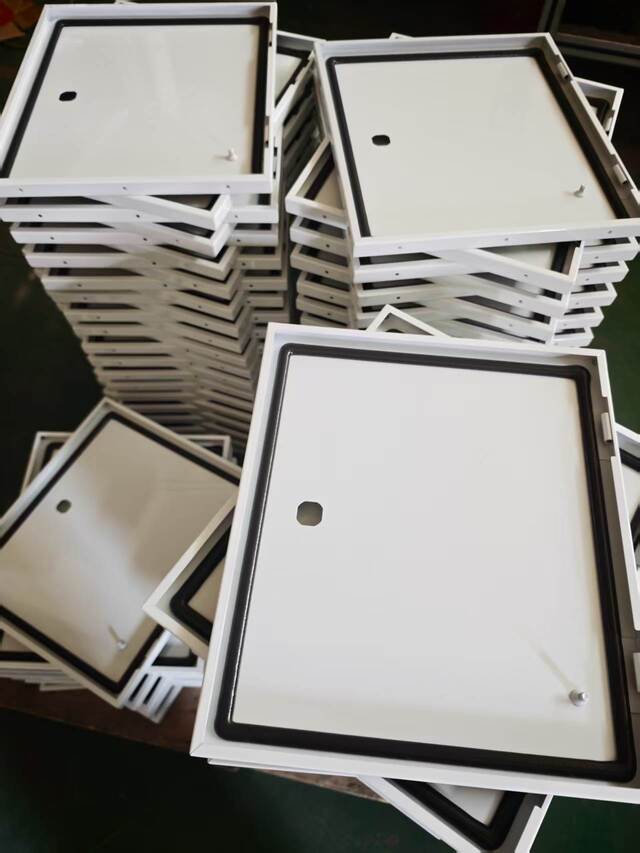

ИИ. Постављена је водоотпорна гумена трака за панел врата. Након очвршћавања, може се саставити

Друга слика приказује панеле врата који су усклађени са овом серијом кутија. Плоча врата је употпуњена белим прскањем, а континуиране црне водоотпорне гумене траке су уграђене у ивице. Тренутно је у фази очвршћавања гумене траке и мирује. Гумена трака је направљена од ЕПДМ (Етилен пропилен диен мономер гума) пенастог материјала са затвореним ћелијама. Преко наменског уређаја за лепљење се уграђује у заптивни жлеб на унутрашњој страни врата кутије, а цео круг је запечаћен без икаквих прекида.

Разлог за омогућавање траке заптивача да седне и очврсне након уградње је тај што, када се једном угради, лепку на полеђини ЕПДМ траке треба довољно времена да се у потпуности повеже са жлебом од нерђајућег челика, спречавајући накнадно раслојавање или савијање. Додатно, унутрашње напрезање се развија у траци током компресије и уметања; пуштање у мировање омогућава материјалу да поврати своју природну еластичност, избегавајући неравнине површине узроковане ослобађањем напрезања након монтаже.

Након што се свака серија заптивних трака на вратима очврсне, инспектори квалитета спроводе насумичне провере равности површине заптивања и конзистентности одскока траке.

Пре отпреме, целе кутије се подвргавају тестирању на кишу или узорковању ИП65 непропусности како би се потврдило да перформансе заптивања задовољавају стандарде. ЕПДМ пенасте заптивне траке са затвореним ћелијама које је одабрала компанија Оуиуе Елецтриц имају дугорочни радни опсег температуре од -40°Ц до 120°Ц, одржавајући стабилна својства одбијања и заптивања чак и након година излагања спољашњој сунчевој светлости и киши.

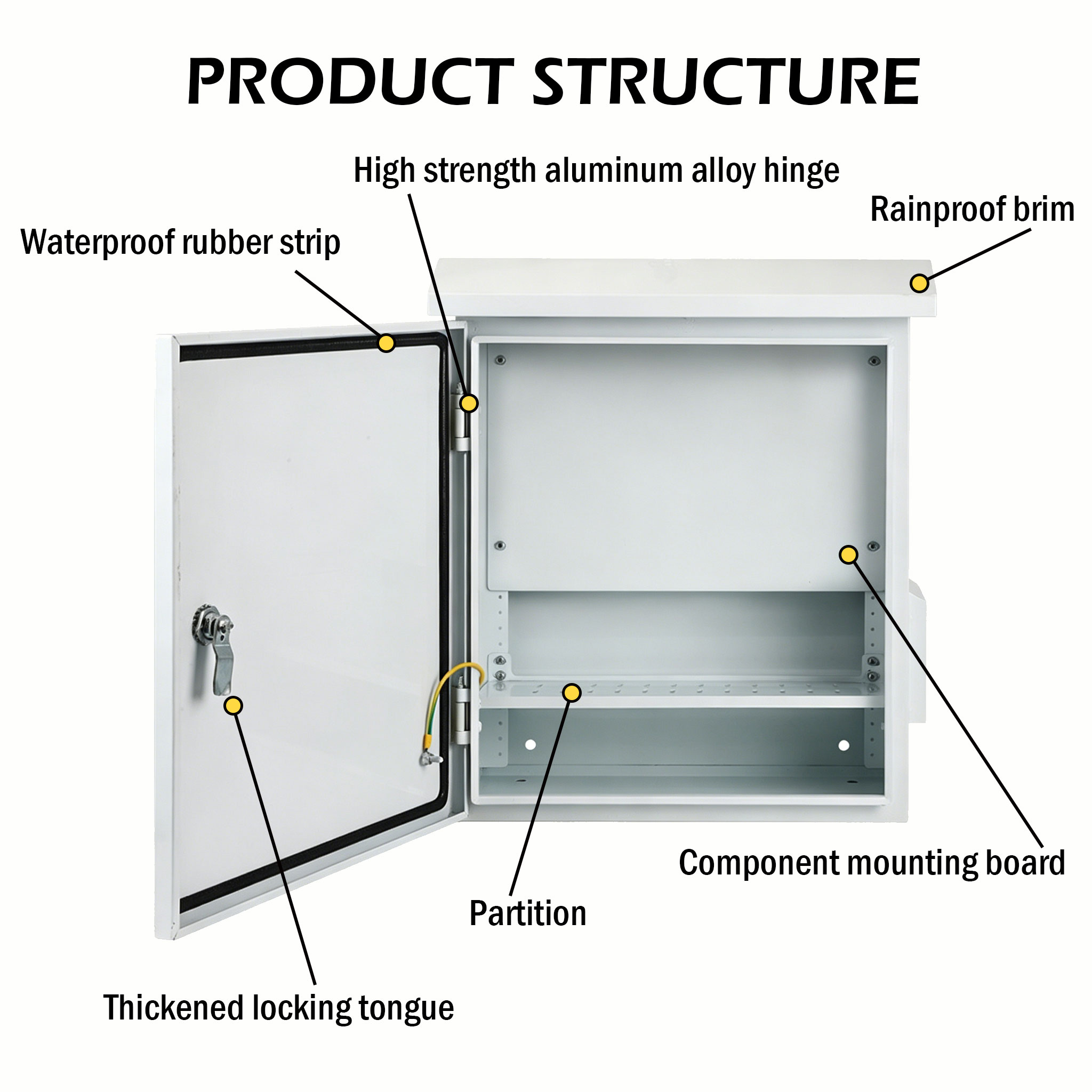

ИИИ. Демонтажа унутрашњих структурних компоненти разводне кутије од нерђајућег челика

Трећа слика приказује унутрашњу структуру потпуно састављеногСпољна разводна кутија од нерђајућег челика отпорна на кишу. Пет кључних компоненти су јасно видљиве и растављене ставку по ставку на следећи начин:

1. Ротирајућа брава језика

Плоча врата је опремљена бравом за језичак од нерђајућег челика. Када је затворена, брава са језичком чврсто држи плочу за закључавање на унутрашњој страни оквира врата кутије како би се осигурало да је плоча врата чврсто затворена и да је заптивна трака притиснута надоле. Језгро браве је направљено од нерђајућег челика 304, који је отпоран на рђу и заглављивање. У складу са захтевима купаца, универзалне браве са кључем, троугласте браве против крађе или браве са опружним отварањем могу се изабрати као опције, од којих све подржавају прилагођавање серије.

2. Водоотпорна гумена трака

Из унутрашње перспективе се јасно може видети да је црна ЕПДМ водоотпорна гумена трака потпуно распоређена дуж унутрашњег круга панела врата без икаквих шавова или ломова. Када је панел врата затворен, гумена трака је равномерно притиснута између панела врата и оквира врата кутије, формирајући континуирану еластичну заптивну површину која спречава кишницу, прашину и влагу да продре кроз отвор врата.

3. Обод отпоран на кишу

Горњи део кутије је опремљен косим ободом који се протеже напред. Функција овог дизајна за савијање је да води кишницу која тече дуж зида или изнад кутије до подручја далеко од отвора на вратима, спречавајући да се вода акумулира дуж горње ивице панела врата и продре у заптивну површину. Обод шешира и главно тело кутије су направљени од истог комада плоче ЦНЦ савијањем и формирани су у једном комаду. Нема потребе за заваривањем и нема ризика од цурења завара.

4. Монтажна плоча компоненти

Унутрашњост кутије је опремљена одвојивим покретним монтажним плочама за причвршћивањепрекидачи, контактори, терминални блокови и друге компоненте. Монтажна плоча је направљена од поцинковане челичне плоче или плоче од нерђајућег челика и причвршћена је на уметнуте клинове на полеђини кутије помоћу вијака. Одвојиви дизајн значи да купци могу да заврше пре-монтажу и ожичење компоненти ван кутије, а затим да уграде целу плочу у кутију, побољшавајући ефикасност инсталације на лицу места.

5. Партиција

Унутрашњост кутије може бити опремљена металним преградама према захтевима купаца, деле простор унутар кутије на независне електричне преграде. Функције партиције укључују: постизање физичке изолације кола различитих напонских нивоа, одвајање главног кола од контролног кола, или обезбеђивање независног заштитног простора за одређене компоненте. Преграда је причвршћена за преградни носач унутар кутије помоћу вијака, а њен положај се може флексибилно подесити према цртежима купца.

ИВ. Са стварним производним линијама, позивамо вас да проверите квалитет

Било да вам је потребна стандардна спољна дистрибутивна кутија отпорна на кишу или нестандардно кућиште кутије дубоко прилагођено према пројектним цртежима, Оуиуе Елецтриц може да испоручи разводну кутију од нерђајућег челика која може да издржи тест употребе на отвореном са производним могућностима и стандардима контроле квалитета изворне фабрике.

Потребно је само 7 дана да се произведе готов производ након што се потврде цртежи производа.Добродошли да пошаљете своје техничке захтеве или спецификације кутије. Даћемо предлоге решења и распоред узорака што је пре могуће.
